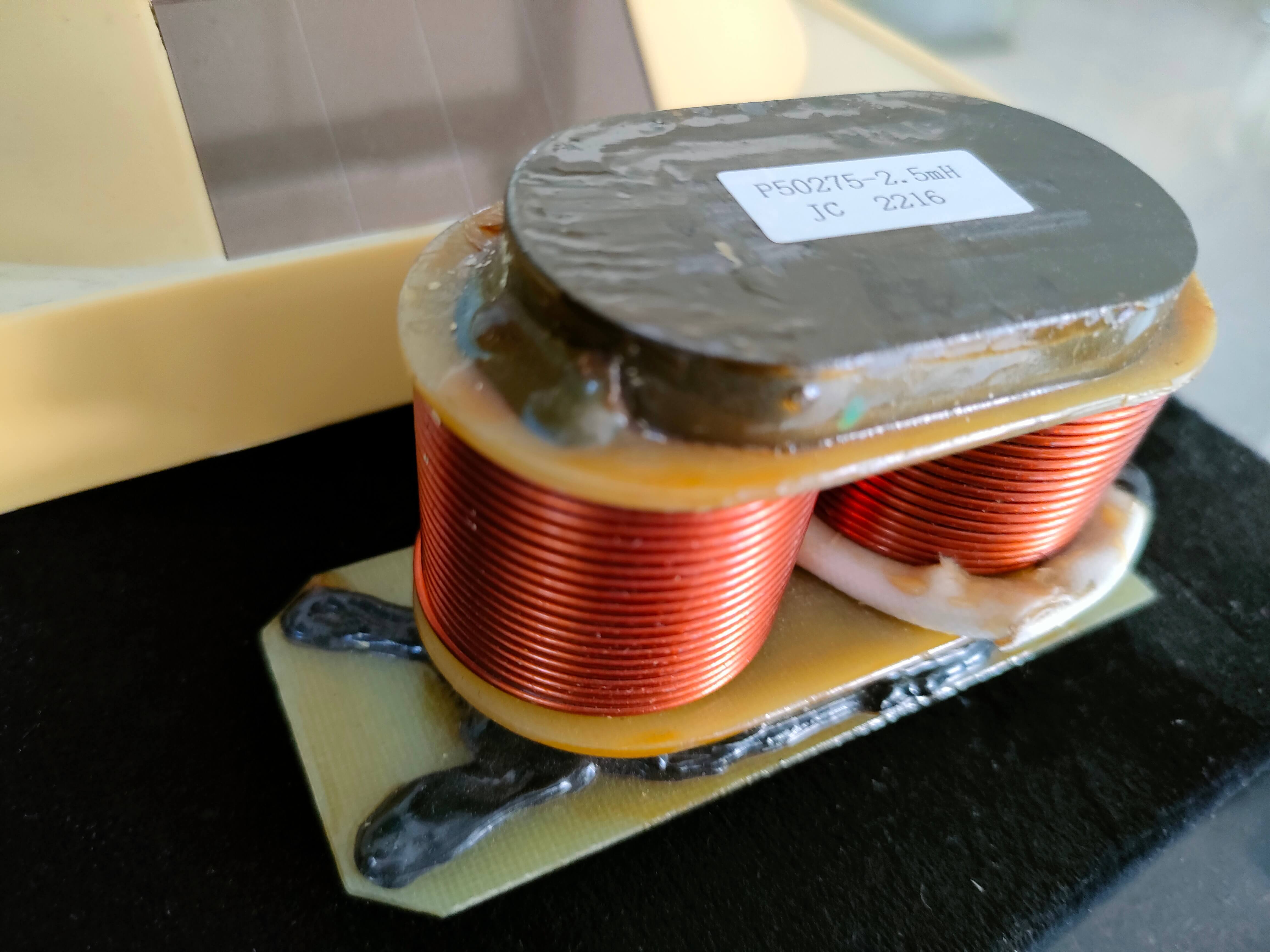

数字示波器磁芯与计算机的串行通讯

数字示波器和计算机上都具有RS一232串行通讯端口，利用这个接口就可以建立它们之间的联系。

信号连接与设置

计算机与示波器之间通过九针电缆连接，在进行数据传输之前。需要进行标准控制信号的交互。只有设备握手成功之后．才能进行正常的串行数据传输。另外．数字示波器与计算机的ItS一232通讯参数设置必须一致，否则将无法进行通讯。计算机的通讯参数通过通讯程序设置，而示波器的参数需要从相关菜单中手动选择设置。示波器与计算机建立联系之后，就可以将示波器采集到的电压信号数据传输到计算机。

损耗计算软件

数据的处理和计算由计算机完成。计算机读入被测电压数据后。通过软件实现损耗的计算。损耗计算程序的总框图。根据计算获得的损耗、磁密等数据，以及由示波器读出的频率。我们就可以画出损耗与最大磁密、频率的关系图。

这两个电压信号被数字示波器数字化。因此应分析示波器的采样精度。TDS360数字示波器在时间轴(X轴)上有1000个取样记录长度，调大示波器的时基，可以在更少的电压周期内采样1000个点，从而提高横向采样精度。测量时．一般设置示波器的显示范围内显示(1～2．5)个周期的电压波形。所以横轴上的最大误差为0．25％。’IDS360数字示波器的模数转换精度为8bit。在测量时．所测电压波形的峰值一般被设置为满刻度的30％。80％左右。则在纵轴上采样的最大误差为1．3％。由此可以看出：TDS360数字示波器对电压和电流的采样可以达到足够的精度。因此式(7)中的前两项可以忽略。

可见．基于数字示波器的损耗测量系统的误差主要来源于相角误差。在实际的测试过程中不可能完全消除相角误差：与测试元件及装置有关的寄生元素、示波器触发不稳定及示波器通道延迟等都会引入额外相移。产生相角误差。而且频率越高，相角误差也越大。
