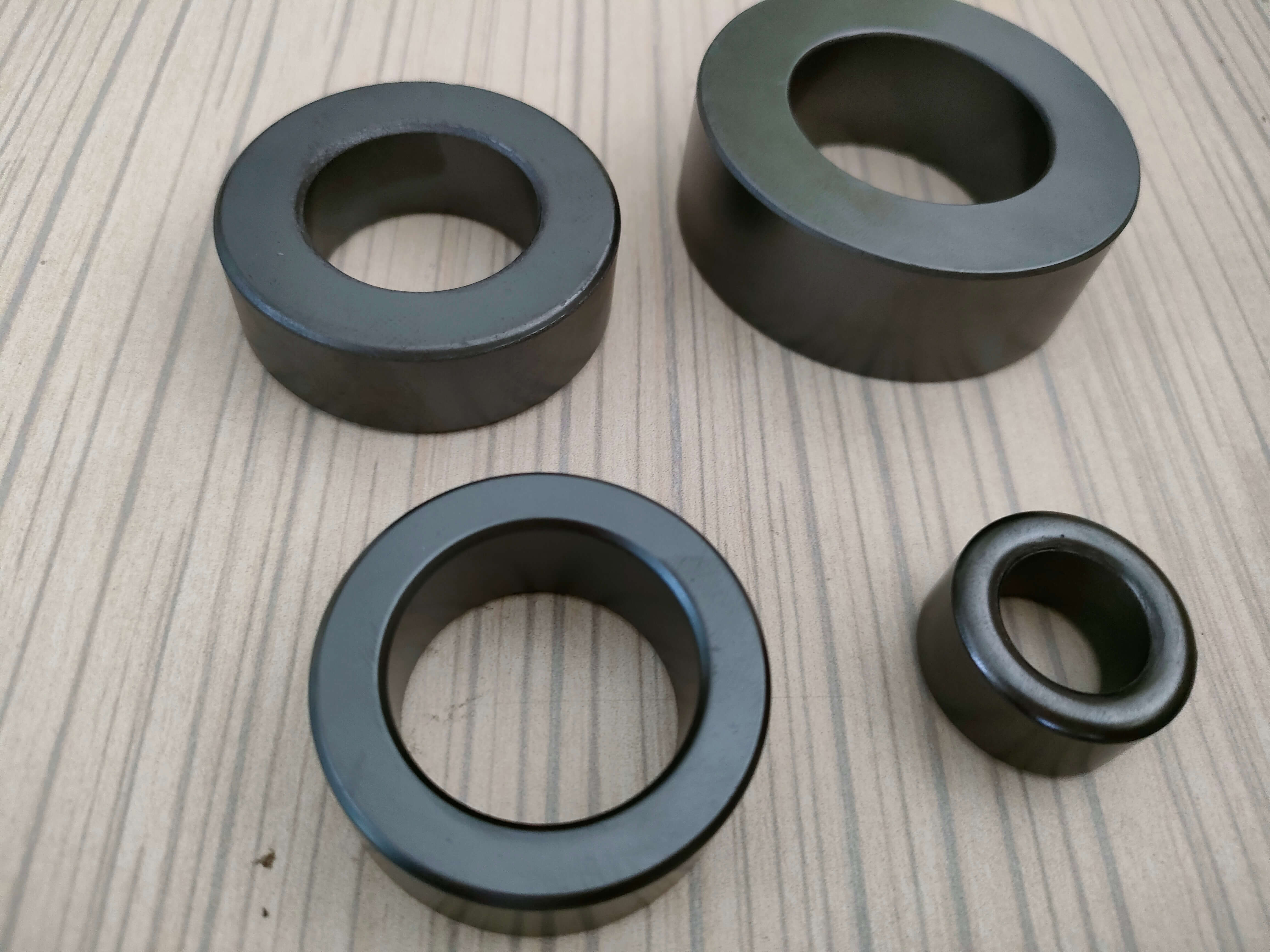

磁芯模具安装及压制模拟
压制模拟反映了模具主要零件之间的安装位置及每个零件在一个工作循环中的行程，它能够为模具的安装提供有价值的安装数据，节省了试模和调整模具的时间。压制模拟参数有零件安装位置参数和行程参数。模拟图采用二维剖视简图，这样做表达简捷又能说明问题，其中零件轮廓形状尺寸是通过打开数据库 "#$%& 检索得到的。
模具的安装、零件的运动及行程
磁芯模具中主要零件的装配关系与型芯相连的零件是顶杆，模具工作时，内下凸模位置是固定的，其它几个零件都是运动的，模具安装时的主要位置参数有：凹模上端面到内下凸模下端面的距离、上凸模下端面到凹模上端面的距离、外下凸模上端面到凹模上端面的距离。已装好坯料但未冲压的情况，冲压的中间阶段，是坯件已压制成型的情况，是取走坯件的准备阶段（坯件露出后由机械手取走），是模具复位阶段。上凸模的运动分为下落、冲压、复位 / 个阶段，下落和冲压是其一个工作行程，行程距离为 0) 1 0)) 2 0)3，其中 0)) 为上凸模下端面到凹模上端面的距离，0)3 为冲压阶段上凸模下移的距离；凹模的运动分为下行和复位两个阶段， 运动是一个行程，行程距离为 03其中03) 为凹模从运动到下移的距离，033 为凹模从位置运动到下移的距离；外下凸模的运动与凹模类似，也分为下行和复位两个阶段，其行程距离为 0/ 10/) 2 0/3，其中 0/) 为外下凸模位置运动到位置下移的距离，0/3 为外下凸模从位置运动到位置下移的距离；型芯的运动也分为下行和复位两个阶段，其行程距离为 0)3；顶杆与型芯做相同的运动。
坯件形状的渐变形成
坯件的形状在压制时是逐渐形成的，压制模拟时要反映出坯件形状的渐变过程，这是模拟的一个关键问题。渐变的坯件形状可通过! 所示的布尔差运算产生，差运算的算子分别为坯料、上凸模、外下凸模。这些算子在模拟过程中的任一位置都要重新产生，其中坯料算子的高度在压制过程中逐渐变小，这里按其上端与凹模上端面平齐构造坯料算子，这样做并不影响差运算的结果；上凸模和外下凸模算子通过下移产生。编程时调用 %5#678$97 命令便可实现差运算。显然，上述差运算的算子图形是不能在屏幕上显示的，因此，在模拟时就要建立一个差运算的图层并将其始终关闭，差运算的算子图就绘制在这个关闭的图层上
