磁芯脉冲变压器
发布时间：
2023-07-22
对空芯变压器传输效率低的缺点．采取了在带绕式空芯变压嚣中加入部分磁芯以提高其性能的改进措施。通过比较选择，最终确定用铁基非晶带材料作为磁芯材料．用计算机软件仿真确定只加内磁芯的圆环式结构并根据分析结果制作了初级电感3．1 pH、次级电感298．7 pH、耦台系数0，87的高功率带绕式脉冲变压器。理论计算和模拟试验得到变压器的变比相一致，部分磁芯变压器是空芯变压器变比的1．2倍．部分磁芯脉冲变压器的输出电压>635 kV．满足设计和实验要求。目前磁芯脉冲变压器生产厂家集中在广东，价格也是因各个厂家的生产工艺不同，大致相同。
在相对论电子加速器领域，常常将脉冲的电压升高后给脉冲形成线充电。传统的方法是用Marx发生器，但其体积庞大，很难实现加速器的重复频率运行，而脉冲变压器具有结构简单，重频运行能力强和能量转换效率高等优点o]，因而在脉冲功率系统中得到广泛应用。
空芯变压器没有软磁材料为其提供磁回路，因而变压器耦合系数较小，能量传输效率较低o．3]。在空芯带绕式脉冲变压器中加部分磁芯材料为其提供磁回路以提高变压器耦合系数，进而提高其能量传输效率。此方法弥补了空芯变压器耦合系数低的缺点，并且可以使变压器小型化n]，因此对部分磁芯冲变压器理论和试验的进一步研究具有重要的理论和实践意义。
本文设计的脉冲变压器主要用于莲接暴磁压缩发生器和虚阴极二极管之类的高阻抗负载。变压器初级作为暴磁压缩发生器的输出端，变压器的初级电感不能过小，否则不能从暴磁压缩发生器中耦合出能量，一般要求初级电感>3 pH，但又不能太大，否则会增加变压器的漏磁，且变压器的体积也会相应地增大。变压器输出通过能量压缩后驱动真空二极管，所以要求变压器输出电压>500 kV，在实验室现有条件下，变压器输出一般为四五十kV，所以要求变压器的变比约为10倍。一般空芯带绕式脉冲变压器的耦合系数在0．7～o，8之间[5]，为提高变压器能量传输效率，要求设计的变压器耦台系数>o．85。

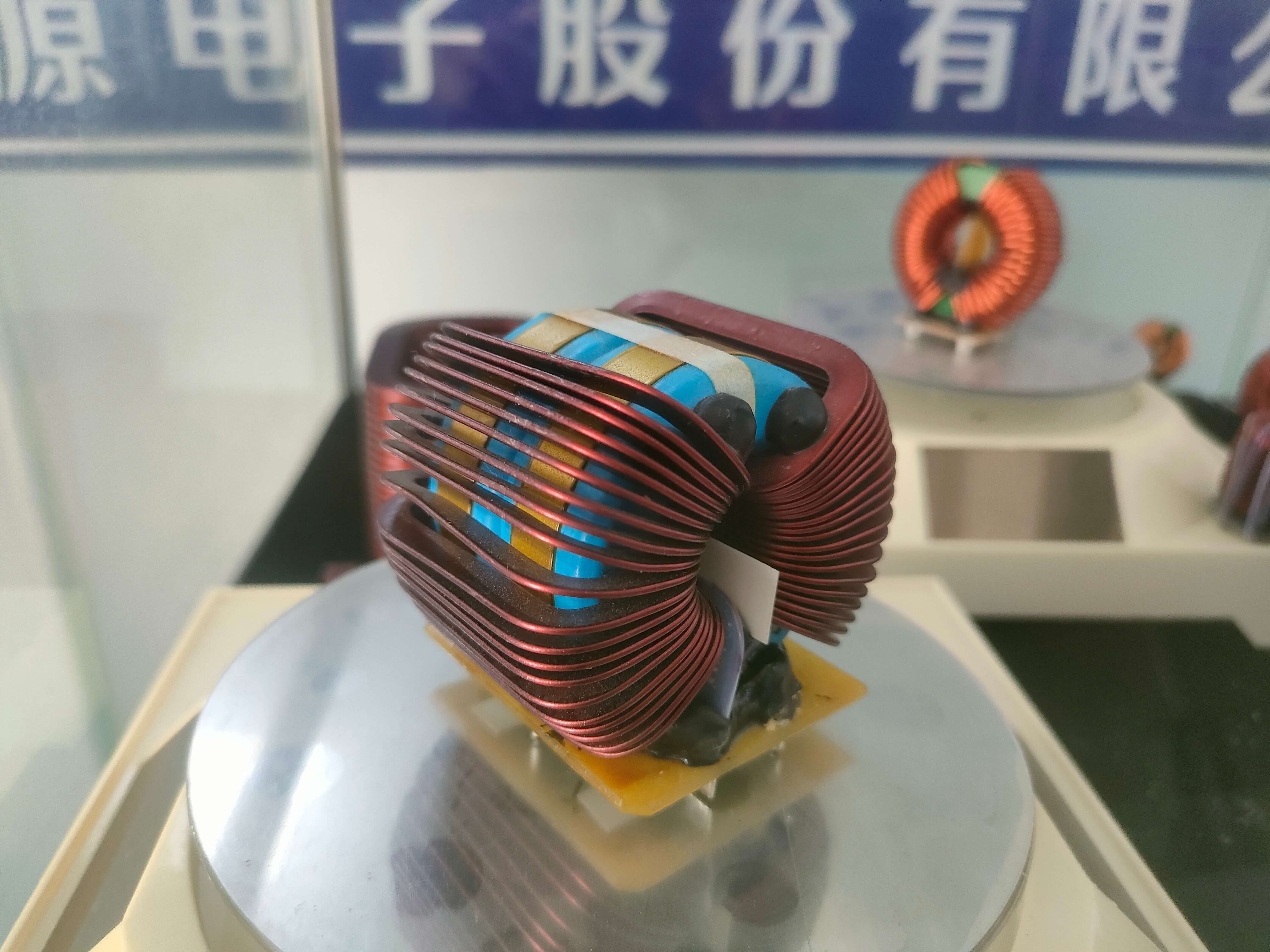

磁芯脉冲变压器加工厂家
蕊源电子有限公司是一家具有多年磁芯生产经验的企业，全面科学智能管理系统，拥有全自动成型机，NGK烧结炉，日进研磨机，磁性材料检测仪器，并且与多家科研单位通过紧密合作。欢迎联系蕊源电子股份有限公司，让我们一起打造更加美好的电子世界！！
此信息由蕊源电子提供，内容来源于网络，如有侵权请联系磁芯厂家删除。
