高频磁芯热损测量设计模块
发布时间：
2023-07-21

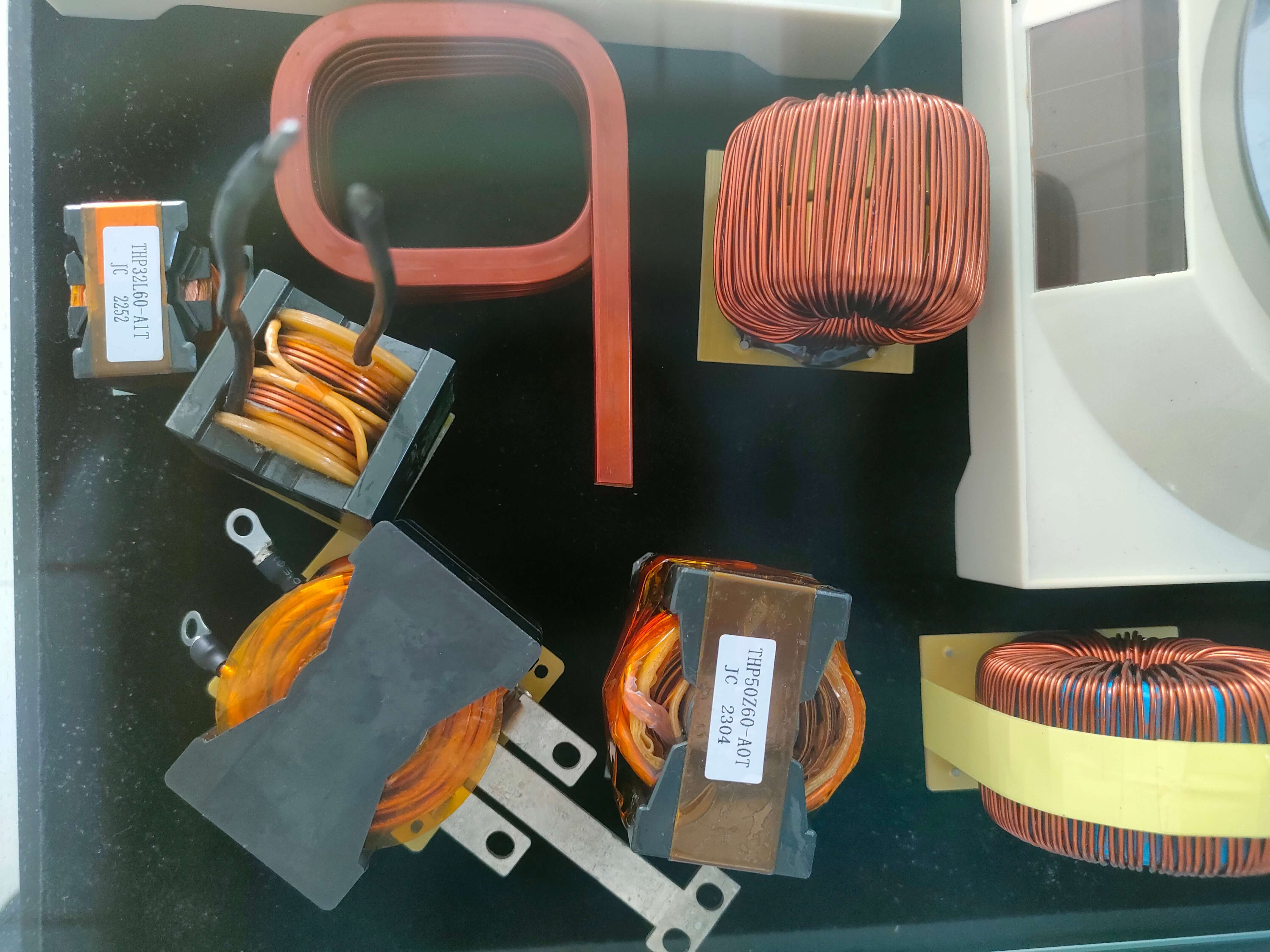

在高频功率变换器设计时为了满足高效率和高功率密度的要求，需要分析和测量磁性元件的损耗特性。研究了高频磁芯损耗的量热法测量技术，通过测量被测件损耗导致的温升间接获得损耗。针对现有的量热法测量耗时、繁琐的问题采用PIC单片机设计了量热法自动测量装置。在此基础上，提出了分段定标的测试方法，该方法可以有效消除测量误差。目前高频磁芯生产厂家集中在广东，磁芯的价格也是因各个厂家的生产工艺不同，大致相同。
测量装置硬件设计
根据测量装置原理图设计的测量装置控制系统的原理框。该控制系统主要由主控制模块PlC单片机和电压采样模块、温度采样模块、数据通信模块、继电器模块、数字时钟模块七个外围模块共八大模块组成。
1、温度采样模块
铂热电阻温度传感器具有精度高、稳定性好，测量温度范围广等优点。因此本测量装置采用三线制PTl000温度传感器测量温度变化，三线制接法可以较好地消除引线电阻所带来的误差，相应的测量电路采用桥式测量电路。电桥由R1、R2、R3和PTlooO组成，当PTl000电阻值变化时，电桥会输出电压差，由于电压差与PTl000的阻值有一一对应的关系，测量此电压差即可求出PTl000的电阻值，进而换算出此时的温度值。由于电桥输出的电压差极其微弱，直接将该信号送人单片机进行处理会影响测量精度，因此采用放大器放大该电压差后输入单片机进行采样，LM358是一块内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，电桥输出电压差经LM358放大15倍后送人单片机的AN0口进行采样。
2、数据通信模块
为了使单片机能与PC机进行通信，实现数据的实时显示和记录，设计了数据通信模块。本数据通信模块采用USART串行通信，但PC机上的串行接口使用的是RS一232协议，其逻辑电平与单片机的逻辑电平不匹配，无法直接连接，因此必须通过专用的硬件电路来实现逻辑电平转换。
3、数字时钟模块
由于需要设置系统工作时间、继电器动作时刻、温度采集时刻，故需要设置数字时钟。DSl307是一款低功耗，具有56字节非易失性RAM的全BCD码时钟日历实时时钟芯片，地址和数据通过两线双向的串行总线传输，可以提供秒、分、小时等信息，芯片采用IIC总线与单片机连接。
4、其它模块
另外，电压采集模块用于定标时采集输入电压。按键模块用于设定时间和选择相应工作方式，继电器模块用于接通和断开外电路。本设计还应用常用的LCD显示模块——1602字符型LCD模块，方便读取测试得到的直流电压、电流和温度以及显示时间。各个模块相辅相成，完成控制工作。
